Convoyeurs à rouleaux libres

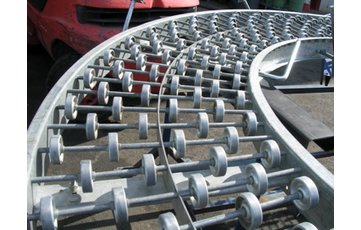

Convoyeurs à galets



Convoyage gravitaire et accumulation de tout objet à fond plat jusqu'à 50 Kg/m.

Principes de fonctionnement :
- Par gravité : pente nécessaire 5 à 6 % (ajustement par pieds réglables).
- Pas maximum (entr'axe) : 1/3 de la longueur de la charge transportée.
- Largeur (L) minimum : largeur de la charge + 50 mm.

Caractéristiques techinques :
Châssis  : ossature métallique en "L", acier 20/10ème , entretoises acier.
Revêtement : peinture époxy bleue ou (autres couleurs en option),
Galets plastiques diam.48, entretoisés tube PVC 12/9, axe lisse diam.8.
Roulements à billes de manutention.
Charges admissibles : 50 Kg au mètre linéaire.

Accessoires :
Pieds support à fixer au sol ou à roulettes;
Guides bilatéraux : tube diam.25, carré 35.
Butée d'arrêt : fixe, escamotable.





Elements standards :
Largeur (mm) 300         400        500
Nombre de galets par axe 2/3                         4/5
Longueur (mm) 1000  -  1500  -  2000  -  2500
PAS (mm) 50  -  75  -  100
Courbes RM : 1000 30°  -  60°  -  90°
